一、特点：

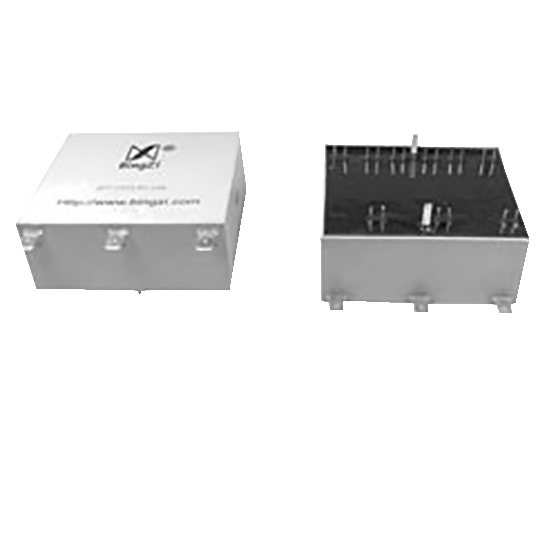

    SPT-C93130系列三相同步电源变压器是为适应用户“替代进口”、“缩小体积”之要求而开发出来的新产品，采用阻燃工程塑料外壳经环氧封装而成。结构紧凑、坚固，抗振、防潮、阻燃。其显著特点是：

    ● 三相同步信号与电源电压为一体；

    ● 全封闭印刷线路板直接焊接；

    ● 强电输入与弱电输出位置分开；

    ● 引出脚面内预置两个与铁芯相连的螺钉，便于固定；

    ● 机械和环境隔离能力强。

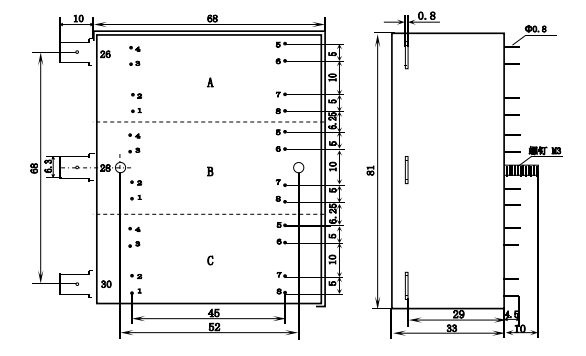

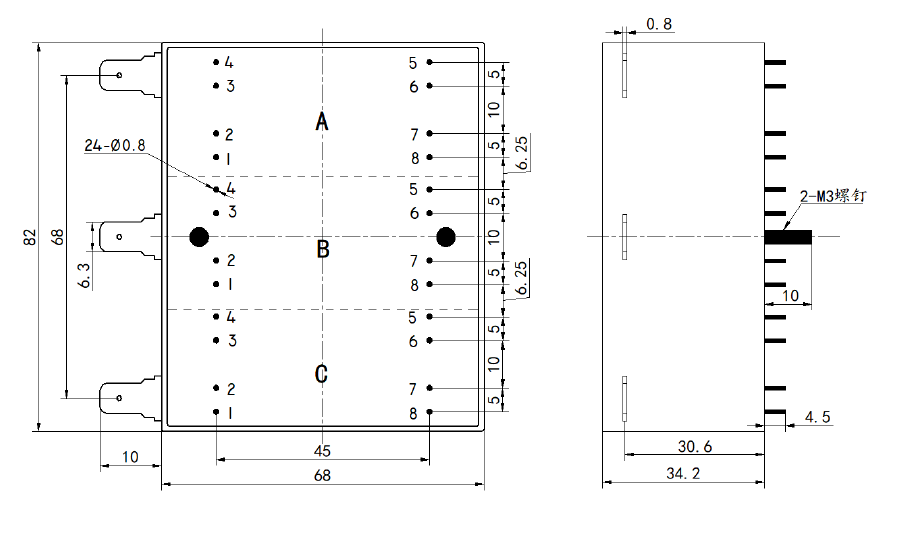

  二、外形尺寸及引出端子排列见：

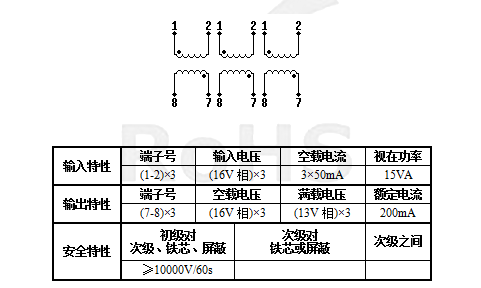

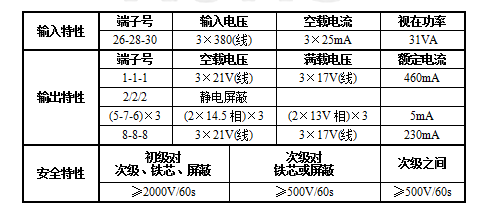

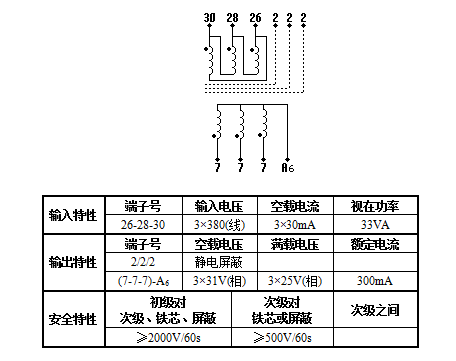

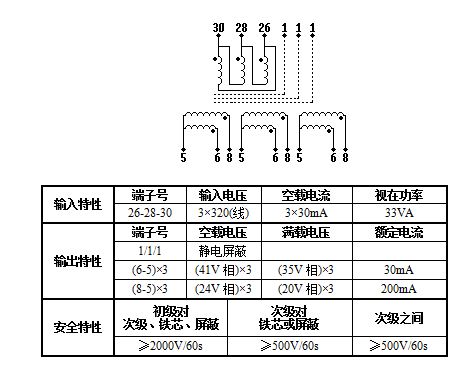

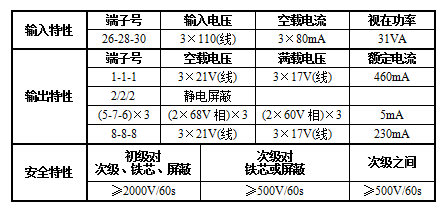

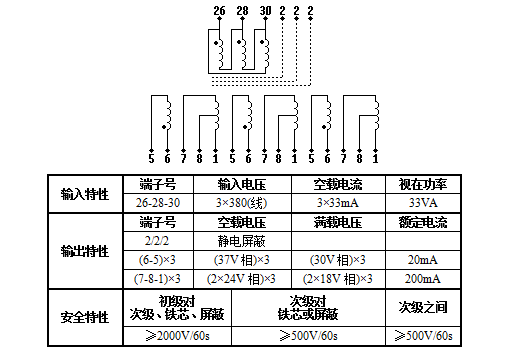

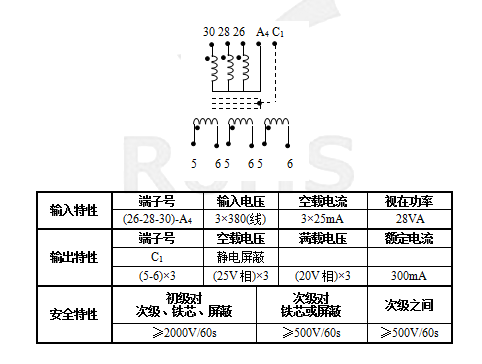

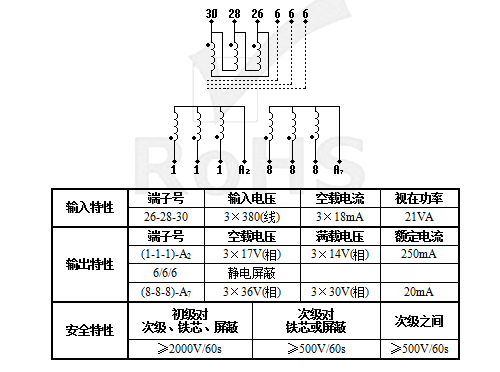

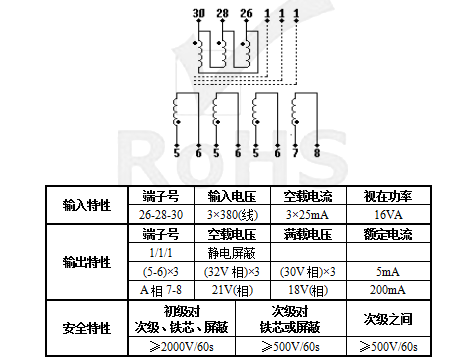

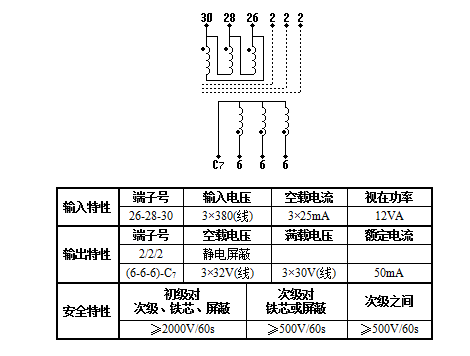

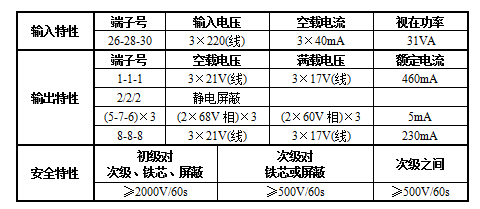

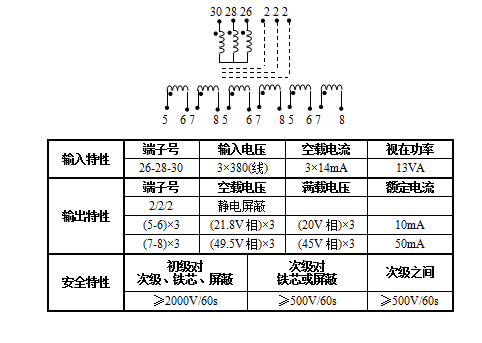

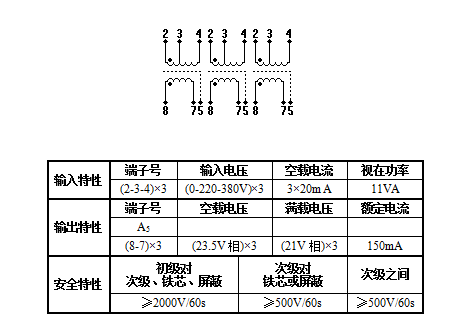

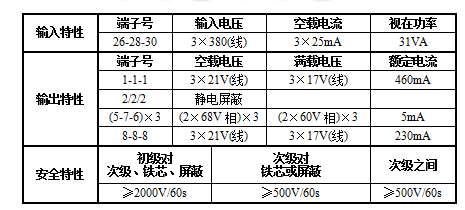

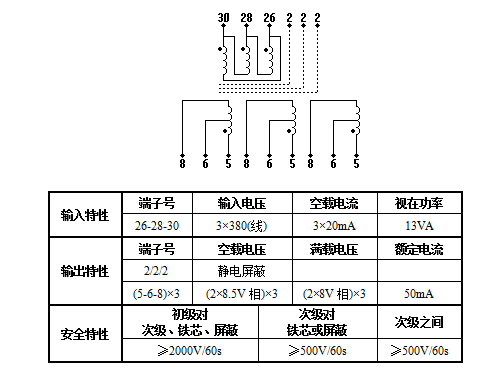

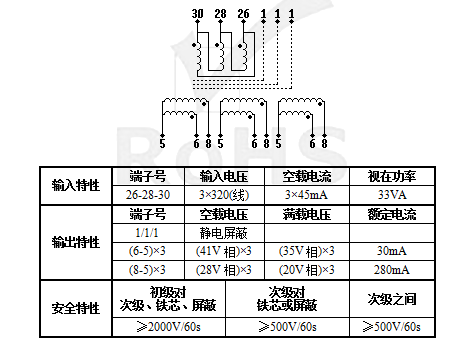

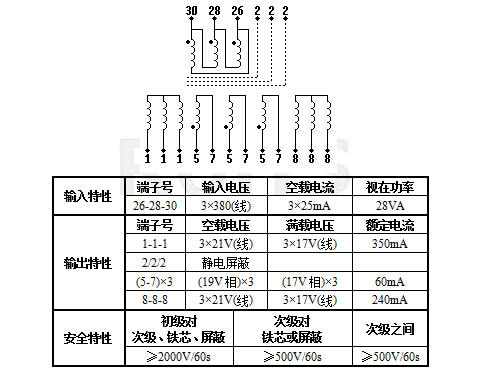

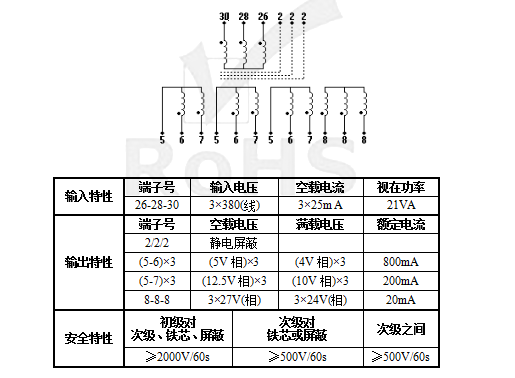

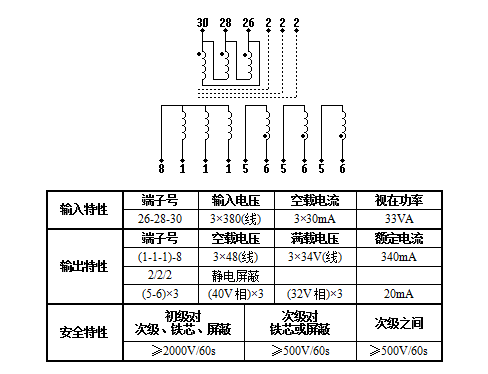

    三、各型号的绕组接线图，输入、输出特性见下述各表。

1．SPT-C93130-01

2．SPT-C93130-01B

3．SPT-C93130-01C

4．SPT-C93130-01D

5．SPT-C93130-02

6．SPT-C93130-03

7．SPT-C93130-04

8．SPT-C93130-05A

9．SPT-C93130-05B

10．SPT-C93130-06

11．SPT-C93130-07

12．SPT-C93130-08

13．SPT-C93130-73C(替代原SPT-C93130-09)

14．SPT-C93130-11

15．SPT-C93130-10

16．SPT-C93130-12

17．SPT-C93130-13

18．SPT-C93130-14

19．SPT-C93130-15

20．SPT-C93130-16

四、其它：

    本系列三相同步电源变压器空载损耗不大于1.6W；次级输出功率可做到20W；若现有规格不能满足用户要求，可按用户要求定制。
